قطع غيار الأختام الميكانيكية

المواصفات الفنية الرئيسية ومعلمات الأختام الميكانيكية وقطع غيارها

للمهندسين ومحترفي الصيانة، اختيار الصحيحقطع غيار الأختام الميكانيكيةهو علم دقيق. يتطلب الأمر فهمًا عميقًا للمعلمات التشغيلية لضمان التوافق وطول العمر وأداء الختم الأمثل. وفيما يلي المواصفات الفنية الهامة التي يجب تقييمها.

مواصفات المواد الأولية

يؤثر اختيار المواد بشكل مباشر على مقاومة الختم لوسائط المعالجة ودرجة الحرارة والضغط. تشمل مجموعات المواد الرئيسية ما يلي:

• مواد الوجه:

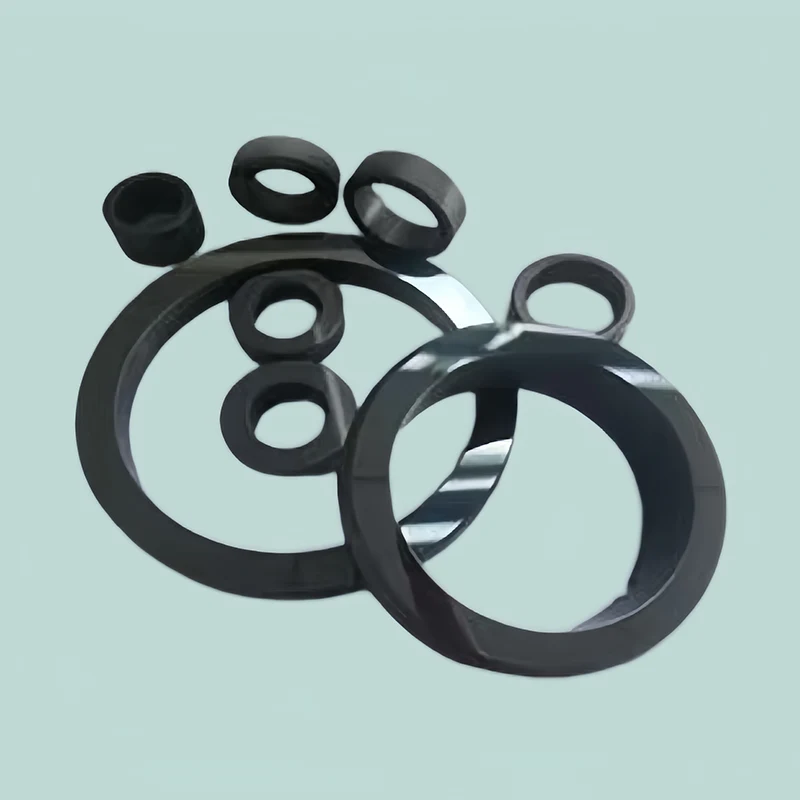

  • جرافيت الكربون: خصائص تشحيم ذاتي ممتازة، مقاومة كيميائية جيدة. وتشمل الدرجات المشتركة EK-2800، 2190.

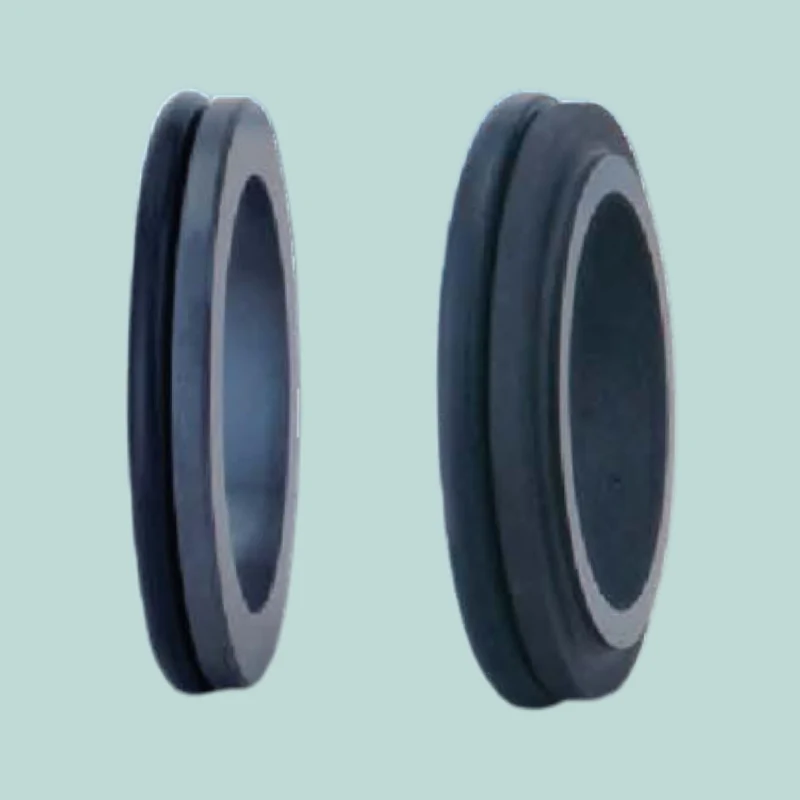

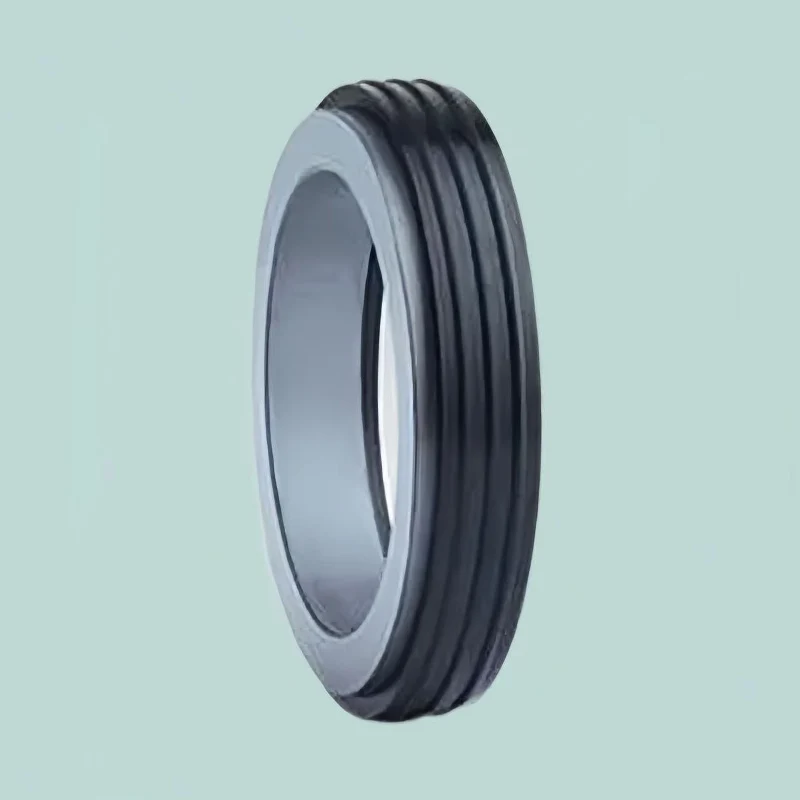

  • كربيد السيليكون (SiC): صلابة فائقة، توصيل حراري ممتاز، ومقاومة كيميائية رائعة. متوفر في ألفا SiC الملبد و SiC المرتبط بالتفاعل.
  • كربيد التنغستن (WC): شديد الصلابة ومقاوم للتآكل، ويستخدم عادةً في تطبيقات الملاط. غالبًا ما تكون مغلفة بأكسيد الكروم (WC/Cr).
  • الألومينا سيراميك (آل₂O₃): صلابة عالية ومقاومة جيدة للتآكل، وفعالة من حيث التكلفة للعديد من الخدمات القياسية.
• الأختام الثانوية المطاطية (الحلقات والجوانات):
  • النتريل (NBR/Buna-N): جيد للزيوت والماء والسوائل البترولية حتى 100 درجة مئوية.
  • الفلوروإيلاستومر (FKM/Viton®): مقاومة ممتازة للمواد الكيميائية ودرجات الحرارة العالية (حتى 200 درجة مئوية+).
  • إيثيلين بروبيلين ديين مونومر (EPDM): ممتاز للبخار والماء الساخن والمواد الكيميائية القطبية. فقيرة بالهيدروكربونات.
  • المطاط المشبع بالفلور (FFKM/Kalrez®، Chemraz®): مقاومة كيميائية عالمية تقريبًا للخدمات الشديدة.
• المكونات المعدنية (المساكن، الينابيع):
  • الفولاذ المقاوم للصدأ 316: معيار المقاومة الجيدة للتآكل.
  • سبيكة C276 (هاستيلوي): للبيئات شديدة التآكل (مثل الكلوريدات وحمض الكبريتيك).
  • الفولاذ المقاوم للصدأ المزدوج: للتطبيقات التي تتطلب قوة عالية ومقاومة للتآكل والكلوريد.

الأسئلة الشائعة الشاملة حول قطع غيار الأختام الميكانيكية

الاختيار العام وتحديد الهوية

كيف يمكنني التعرف بشكل صحيح على قطع غيار الأختام الميكانيكية التي أحتاجها؟

ابدأ دائمًا برقم الجزء الخاص بالشركة المصنعة للمعدات الأصلية (OEM) من العلامة المعدنية للختم أو دليل المعدات. إذا لم يكن ذلك متاحًا، قم بتوفير قياسات دقيقة: قطر العمود، وقطر التجويف، وعرض سطح الختم، والطول الإجمالي، وتكوين الزنبرك. الصور الواضحة من زوايا متعددة للختم القديم لا تقدر بثمن. يعد سائل العملية ودرجة الحرارة والضغط إلزاميًا أيضًا للتحقق.

هل يمكنني مزج وجوه الختم من شركات مصنعة مختلفة؟

إنه محبط بشدة. يتم لف وجوه الختم كأزواج متطابقة لتحقيق التسطيح المطلوب وتشطيب السطح. يمكن أن يؤدي عدم تطابق الوجوه من دفعات أو شركات مصنعة مختلفة إلى حدوث تسربات، وتوليد حرارة زائدة، وفشل مبكر بسبب ضعف خصائص التزاوج.

ما هو العامل الأكثر أهمية عند اختيار قطع غيار الختم؟

يعد توافق المواد مع سائل العملية أمرًا بالغ الأهمية. سوف يتحلل المطاط الصناعي أو مادة الوجه غير الصحيحة بسرعة، مما يتسبب في فشل فوري وكارثي في ​​الختم. راجع دائمًا مخططات المقاومة الكيميائية، وفي حالة الشك، اختر مادة أكثر خاملة كيميائيًا مثل كربيد السيليكون وFFKM.

المواد والأداء

ما هو الفرق بين رد الفعل المستعبدين وكربيد السيليكون الملبد؟

يحتوي SiC المرتبط بالتفاعل (SiSiC) على السيليكون الحر في مصفوفته، مما يوفر مقاومة ممتازة للتآكل ولكن قدرة درجة حرارة أقل قليلاً (~ 1400 درجة مئوية) ويمكن مهاجمته بواسطة المواد الكاوية القوية وحمض الهيدروفلوريك. يعتبر Alpha SiC (SSiC) الملبد أكثر نقاءً، مع عدم وجود سيليكون حر، مما يوفر مقاومة كيميائية فائقة عبر نطاق أوسع من الأس الهيدروجيني وحدود درجة حرارة أعلى (~ 1650 درجة مئوية)، مما يجعله الخيار المتميز للخدمات القاسية.

متى يجب أن أختار ختمًا معدنيًا منفاخًا على تصميم زنبركي؟

تلغي أختام المنفاخ المعدنية الحاجة إلى اللدائن الديناميكية (حلقات دائرية تنزلق على العمود)، مما يجعلها مثالية لتطبيقات درجات الحرارة العالية التي تتجاوز حدود المطاط الصناعي، أو للسوائل التي تتبلور أو تتبلمر، والتي يمكن أن تسد مجموعات الزنبرك. غالبًا ما يتم تفضيلها في خدمات الهيدروكربونات الخفيفة، والماء الساخن، والعديد من تطبيقات التكرير.

حلقاتي O تتورم وتتحلل بسرعة. ماذا يدل هذا؟

هذه علامة واضحة على عدم التوافق الكيميائي. يمتص المطاط الصناعي سائل العملية أو يتفاعل معه. يجب عليك الترقية إلى المطاط الصناعي ذي المقاومة الأفضل، مثل الانتقال من NBR إلى FKM، أو FKM إلى FFKM للمواد الكيميائية شديدة العدوانية. راجع التركيب الدقيق للسائل ودرجة حرارته.

التقنية والامتثال

ماذا يعني تصميم الختم "المتوازن" مقابل "غير المتوازن"؟

يشير هذا إلى القوى الهيدروليكية المؤثرة على وجوه الختم. فيختم غير متوازن، يعمل ضغط العملية بالكامل على إغلاق الوجوه، مما قد يؤدي إلى توليد حرارة زائدة وتآكل عند الضغوط الأعلى. أختم متوازنيشتمل على خطوة في الكم أو رأس الختم لتقليل قوة الإغلاق الهيدروليكي (نسبة التوازن الهيدروليكي <1). وهذا يسمح بالتشغيل عند ضغوط أعلى بكثير، ويقلل من توليد الحرارة، ويحسن الحياة. التصميمات المتوازنة قياسية للضغوط التي تزيد عن 200-300 رطل لكل بوصة مربعة.

ما هو API 682، وما أهميته بالنسبة لقطع الغيار؟

API 682 هو معيار صارم نشره معهد البترول الأمريكي لأنظمة إغلاق العمود في مضخات الطرد المركزي والدوارة في الصناعات الهيدروكربونية والكيميائية. فهو يحدد متطلبات تصميم الختم والاختبار والمواد وخطط الأنابيب. يضمن استخدام قطع الغيار المتوافقة مع API 682 الموثوقية والسلامة وقابلية التبديل لمعدات الخدمة المهمة، مما يقلل المخاطر ووقت التوقف غير المخطط له.

كيف يمكنني تفسير مواصفات تغليف وجه الختم، على سبيل المثال، "3 أشرطة ضوء هيليوم مسطحة"؟

هذا يحدد استواء وجوه الختم. يمثل شريط ضوء الهيليوم الواحد انحرافًا قدره 0.0000116 بوصة (0.294 ميكرومتر). "3 أشرطة ضوئية مسطحة" تعني أن الوجوه مسطحة في حدود 0.0000348 بوصة. توفر الوجوه المسطحة (1-2 نطاق ضوئي) إحكامًا أفضل، خاصة بالنسبة للسوائل ذات الضغط المنخفض أو المتطايرة، في حين أن 3 نطاقات ضوئية تعد معيارًا شائعًا وقويًا للخدمة العامة.
